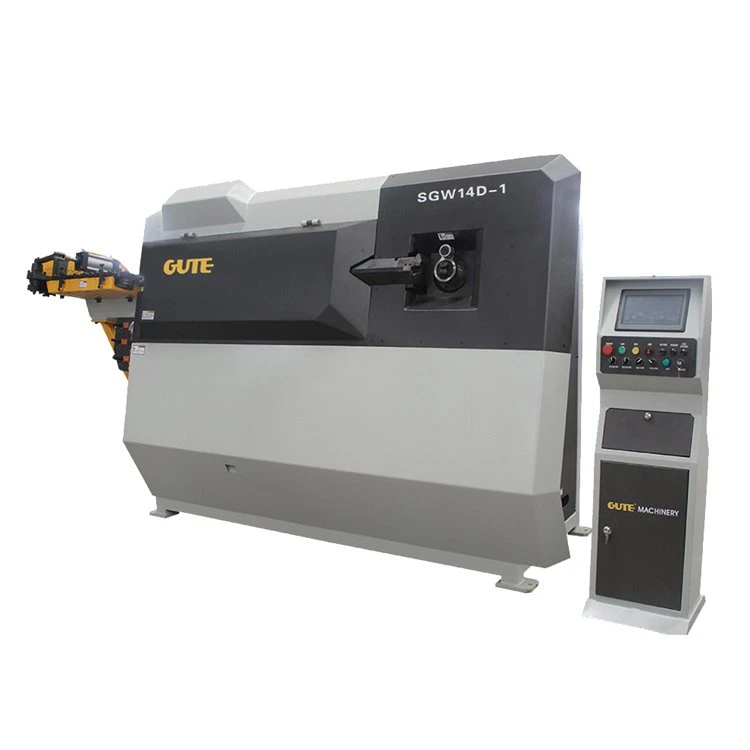

CNC TĒRAUDA STIENIS KĀPŠĻU BENDER SGW14D-1
Elektriskie komponenti ir slaveni zīmoli, piemēram, Schneider un Chint jauda, ko nodrošina servo motoru, ar augstu efektivitāti un precizitāti Atbalsts multi - valoda interaktīvo interfeisu, vienkāršu darbību.
- Produkta ievads
Tehniskie dati:
STIEPES IZTURĪBA | Kg/mm (kg/mm)245 | Kg/mm (kg/mm)265 | |
| VIENVADU LOCĪŠANA | 5-13Mm | 5-10Mm |
| DUBULTĀ STIEPLES LIEKŠANA | 5-10 mm 5-10 mm | 5-8 mm 5-8 mm |
| Darbību | AutomatizētSustiepļu padeves sistēma (CNC) | |
| MAKSIMĀLAIS LIECES LEŅĶIS | 180° 180° dienā | |
| MAKSIMĀLAIS KĀPŠĻU SĀNU GARUMS | 900 mm 900 mm | |
| MIN. KĀPŠĻU SĀNU GARUMS | 90 mm 90 mm | |
| MAKSIMĀLAIS LIECES ĀTRUMS | 1050°/s | |
| MAKSIMĀLAIS VILCES ĀTRUMS | 75-100 m/min | |
| LIECES VIRZIENS | Divvirzienu | |
| VILCES PAKALPOJUMU MOTORA JAUDA | 22Kw | |
| LIEKŠANAS SERVISS MOTORA JAUDA | 9.5Kw | |
| MOTORA JAUDAS GRIEŠANA | 4 KW 4 KW | |
| KOPĒJĀ JAUDA | 45KW 45KW | |
| AERĀŽA ELEKTRISKAIS PATĒRIŅŠ | 5KW/H KW / H | |
| L××W H | 38Ļoti labi× ka 10.12×330× 0. panta 1. un 2. punkt2060 mm 0 mm | |
| Svara | 3.6T 3.6T |
Ieviest:
▲1600 kāpšļu ražošana stundā, un katra partija var iegūt līdz 8 tonnu.
▲1 gadu bezmaksas garantijas serviss.
▲Eektriskie komponenti ir slaveni zīmoli, piemēram, Schneider un Chint jauda, ko nodrošina servo motors, ar augstu efektivitāti un precizitāti Atbalsts multi - valodu interaktīvo interfeisu, vienkāršu darbību.
▲Rauda tērauda spole taisnā līnijā un lieces ar griešanu.
▲ lokšņu metāla panelis, ievērojot durvis ar standarta 5mm, ilgs kalpošanas laiks, vairāk nodiluma izturīgs.
▲IKO gultņi, kas importēti no Japānas, tiek izmantoti galvenās daļās, lai nodrošinātu kalpošanas laiku.
▲Strādērs, kas izgatavots no leģēta tērauda kalpošanas laiks, ir ilgāks.
Funkciju:
▲Šī mašīna var apstrādāt pakavus, kāpšļus, apļus, h-veida tēraudu, garu taisnu stieni un tā simtiem formu.
▲Process § 4-12mm vienu vadu un § 4-8mm dubultās stieples deformēta tērauda spole.
Diagrammas
Sastāvdaļas:

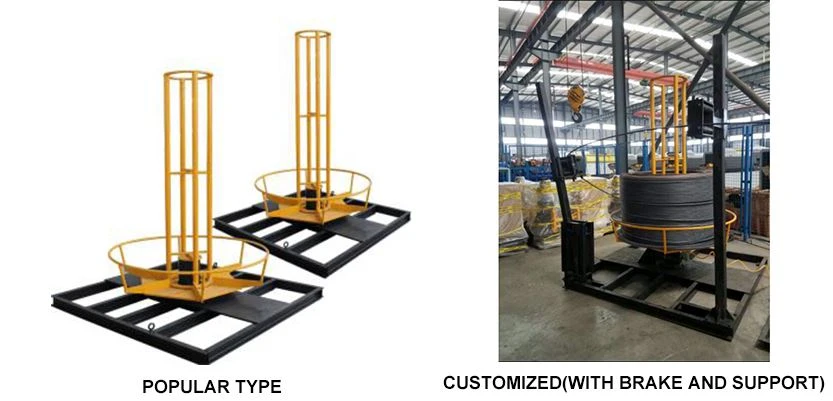

1. Izmaksa
▲ Katrai mašīnai ar 2 gab.
▲ Katrs izmaksa Maksimālā kravnesība 2500KG bar.
▲ Jāspēj izmontēt un viegli transportēt.
▲ Jūs varat pielāgot izmaksa ar bremzi.
Automātisks kolektors
▲Automātiska gatavo kāpšļu savākšana.
▲Sukļūdu daudzumu var iestatīt. Viegli iepakot gatavos produktus.

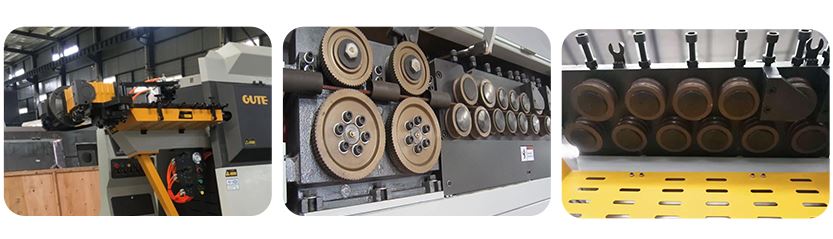

Iztaisnošanas struktūra:
▲Straightening ritenis kalšanai sakausējuma instrumentu tērauda ražošana, nodilumizturība, triecienizturība.
▲Sagatavojiet riteņa plāksni: 30mm biezas tērauda plāksnes, augstas izturības, spēcīgas trieciena slodzes, ļoti izturīga vispārēja izmantošana.
Elektriskais skapis:
▲Krāts ar 16KW lieljaudas servomotoru, lai nodrošinātu vienmērīgu vilces darbību
▲ pneimatisko komponentu pieņemt slaveno zīmolu Airtac Taivānas , nodrošināt kalpošanas laiku
▲Savienot sabiezējuma asmens dizains, biezums līdz 40mm, viegli lietojams daudzas reizes
▲Daudzi sadalītā tipa blade pieņemšana, kas ir viens no mājturību un ar normālu viengabala asmeni
Vietnes izkārtojums
Vietnes izkārtojums
Galvenie komponenti
nē | NAme | Zīmolu |
1 | Elektriskās sastāvdaļas |
|
2 | Plc | Delta |
3 | Gaisa kompresors | Bakita (ķīniešu) |
4 | Apaļš rāmis | Slodze 2,5 tonnas |
5 | Cilindrs un to sastāvdaļas | AirTAC AirTAC |
6 | Liekšanas gultnis | Iko |
7 | Vilce, locīšana | Servo motors EURA |
8 | skārienekrāns | Kinco Kinco |
9 | Reduktoru | Lielais mūris |
PIEGĀDES JOMA:
1 | Wire pay-off (2.5 tonnas jauda) | 2 Gab. | ||
2 | Centrālā mašīna | Stiepļu iztaisnošanas ierīces | 2 VIENĪBAS | |
Stiepļu padeves ierīce | 1 VIENĪBA | |||
Stiepļu liekšanas ierīce | 1 VIENĪBA | |||
Stiepļu griešanas ierīce | 1 VIENĪBA | |||
Elektriskais skapis | 1 VIENĪBA | |||
Gaisa kompresors | 1 VIENĪBA | |||
3 | ontrol konsole | 1 VIENĪBA | ||
4 | Rezerves daļas | 1 KOMPLEKTS | ||
5 | Rīki | 1 KOMPLEKTS | ||
6 | Lietotāja rokasgrāmata | 1 KOMPLEKTS | ||
7 | Automātiskā materiālu savākšanas ierīce (izvēle) | 1 KOMPLEKTS |
Atšķirības Salīdzināt citus modeļus
SGW12D-1 SGW12D-1 | SGW12D-2 SGW12D-2 | SGW12A-1 SGW12A-1 | SGW12D-4 SGW12D-4 | SGW14D-1 SGW14D-1 | SGW16D SGW16D | |
Max.Bending Max.Bending Viens vads | 13mm 13mm | 12mm 12mm | 12mm 12mm | 12mm 12mm | 14mm 14mm | 16mm 16mm |
Max.Bending Max.Bending Dubultais vads | 10mm 10mm | 8mm 8mm | 8mm 8mm | 10mm 10mm | 10mm 10mm | 12mm 12mm |
Min.Liekšana Garums | 90mm 90mm | 90mm 90mm | 140mm 140mm | 90mm 90mm | 90mm 90mm | 90mm 90mm |
Max.Bending Max.Bending Garums (Stīpas liekšana) | 1m 1m | 1m 1m | 1m 1m | 10m 10m | 1m 1m | 10m 10m |
Liekšanas virziens | Divvirzienu | Divvirzienu | Vienā virzienā | Divvirzienu | Divvirzienu | Divvirzienu |
Mašīnu kopsumma Jauda | 33KW 33KW | 31KW 31KW | 25.5KW 25.5KW | 48KW 48KW | 45KW 45KW | 65KW 65KW |
Elektriskās detaļas Zīmolu | Schneider | Ķīniešu CHIT | Ķīniešu CHIT | Schneider | Schneider | Schneider |
Izmaksu Jaudas | 2.5T 2.5T | 2.5T 2.5T | 2.5T 2.5T | 2.5T 2.5T | 2.5T 2.5T | 3.0T 3.0T |
Mašīna Svara | 3500Kg 3500Kg | 3300Kg 3300Kg | 1500Kg 1500Kg | 5700Kg 5700Kg | 3600Kg 3600Kg | 5500kg 5500kg |
